產品展示

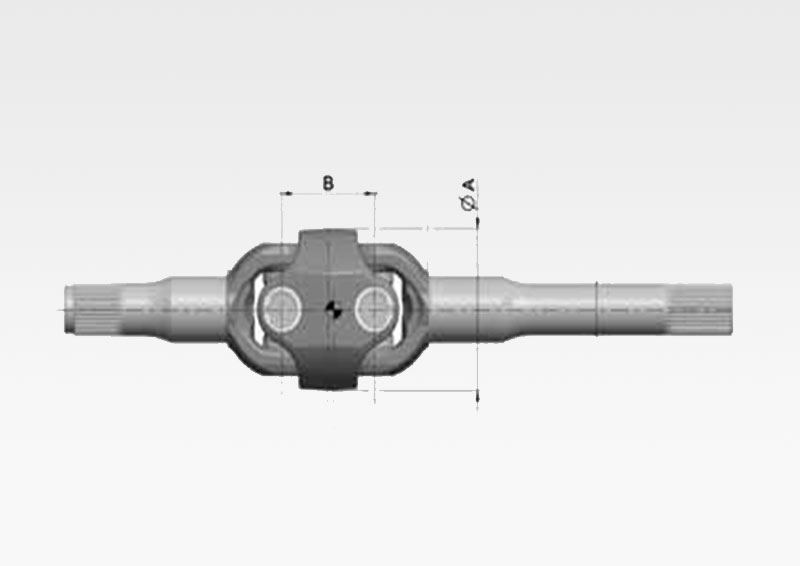

| 系列 | 馬力 | 萬向節規格 | 靜扭強度 | 扭轉強度 | 尺寸φA | 尺寸B | 角度β | 齒輪參數 | 花鍵參數 |
| A | 50-70 | Φ24X63 |
屈服:2000 破壞:2500 |
±1900Nm,5000次 | 86max | 57 | 55° | m2.65 z14 a24 | m1.25 z22 a30 |
| ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| B1 | 80-100 | Φ28X70 |
屈服:2900 破壞:3400 |
±2700Nm,5000次 | 97max | 64 | 55° | m2.65 z14 a24 |
m1.25 z22 a30 m1.9 z19 a30 |
| B2 | 130-160 | Φ27X82 |
屈服:3000 破壞:3500 |
170/1870Nm，50萬次 | 108max | 70 | 52° | 無 |
m2 z14 a30 m2.75 z12 a30 |
| ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| C | 130-160 | φ32*80 |
屈服:3600 破壞:5000 |
±3060Nm，12000次 | 110max | 72 | 55° |
m3 z12 a25 m3 z13 a25 |
m1.25 z26 a30 m2 z17 a30 |
| ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| D | 180-220 | φ35*92 |
屈服:5500 破壞:8500 |
+3830/-2528 N.m，5萬次 | 128max | 83 | 55° | m3 z16 a20 |
m2 z16 a30 m1.25 z29 a30 |
| E | ? | φ40*104 |
屈服:10000 破壞:15000 |
+5000/+1500N.m，30萬次 | 138.5max | 68 | 42° | ? | m1.25 z34 a30 |
