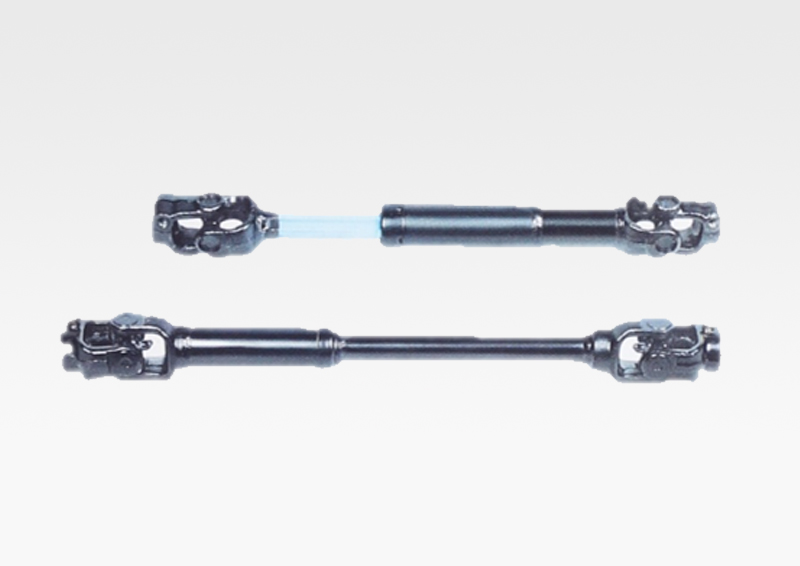

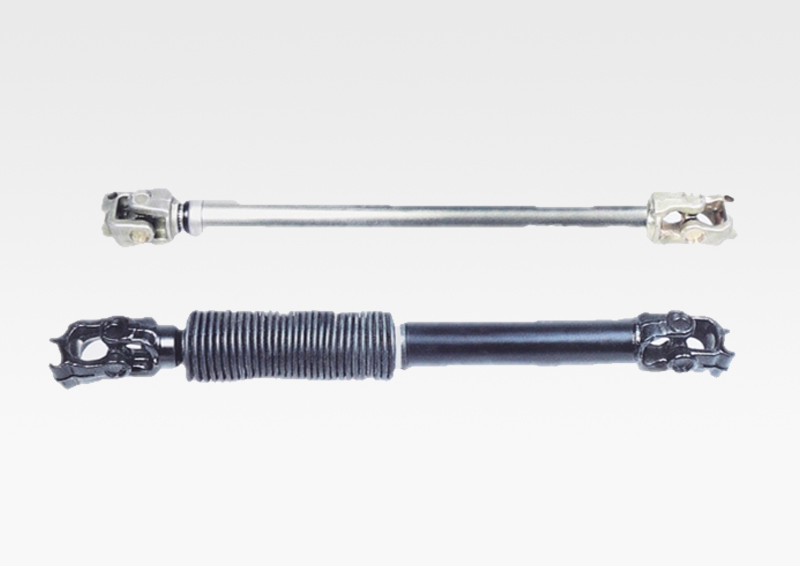

轉向傳動軸
所屬欄目：轉向傳動軸
關注度： 次
轉向傳動軸在汽車上應用比較廣泛。在發動機前置后輪或全輪驅動的汽車上，由于彈性懸架的變形，變速器或分動器輸出軸與驅動橋輸入軸的軸線相對位置經常變化，所以普遍采用十字軸轉向傳動軸。在轉向驅動橋中，內、外半軸之間的夾角隨行駛需要而變，這時多采用等速轉向傳動軸。當后驅動橋為獨立懸架時，也必須采用轉向傳動軸
轉向傳動軸在汽車上應用比較廣泛。在發動機前置后輪或全輪驅動的汽車上，由于彈性懸架的變形，變速器或分動器輸出軸與驅動橋輸入軸的軸線相對位置經常變化，所以普遍采用十字軸轉向傳動軸。
在轉向驅動橋中，內、外半軸之間的夾角隨行駛需要而變，這時多采用等速轉向傳動軸。當后驅動橋為獨立懸架時，也必須采用轉向傳動軸。
轉向節按扭轉方向是否有明顯的彈性，可分為剛性轉向節和撓性轉向節。剛性轉向節是靠零件的鉸[jiǎo]鏈?zhǔn)竭B接傳遞動力的，可分成不等速轉向節(如十字軸式)、準等速轉向節(如雙聯式、凸塊式、三銷軸式等)和等速轉向節(如球叉式、球籠式等)。撓性轉向節是靠彈性零件傳遞動力的，具有緩沖減振作用。
不等速轉向節是指轉向節連接的兩軸夾角大于零時，輸出軸和輸入軸之間以變化的瞬時角速度比傳遞運動，但平均角速度比為1的轉向節。準等速轉向節是指在設計角度下工作時以等于1的瞬時角速度比傳遞運動，而在其它角度下工作時瞬時角速度比近似等于1的轉向節。輸出軸和輸入軸以等于1的瞬時角速度比傳遞運動的轉向節，稱之為等速轉向節。
組成特點：
轉向節形狀比較復雜，集中了軸、套、盤環、叉架等四類零件的結構特點，主要由支承軸頸、法蘭盤、叉架三大部分組成。支承軸頸的結構形狀為階梯軸，其結構特點是由同軸的外圓柱面、圓錐面、螺紋面，以及與軸心線垂直的軸肩、過渡圓角和端面組成的回轉體；法蘭盤包括法蘭面、均布的連接螺栓通孔和轉向限位的螺紋孔；叉架是由轉向節的上、下耳和法蘭面構成叉架形體的
